WRET-01 WRET-02压簧固定式镍铬-铜镍热电偶

压簧固定式镍铬-铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴，以提高测量的可靠性和准确性。它与显示仪表等配套使用，可直接测量0～400℃范围内的温度。热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点，适用于塑料出机、轻纺、食品等工业。

  压簧热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿，以及与显示测量仪表的联接方法均与一般热电偶相同。

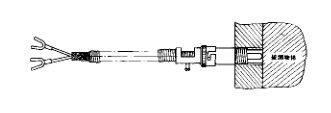

WRET-01型热电偶的结构如图所示，由保护管，安装螺栓，锁紧卡套，弹赞及热电偶导线等组成。

热电偶的安装方法:固定安装在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物体，拧紧卡套螺钉，最后拧上锁紧卡套。

□型号规格

注：订货须写1）产品名称和型号

        2）总长和置深（L×1₂×1₂）

        3）分度号打“﹡”表示特殊规格订货。

这是一种裸露式热电偶，适用于测量0～600℃温度范围内各种不需要保护管的场合，该热电偶无接线盒，不带固定装置，热电偶外表包黄铜防护套，带有软性延长导线，可以自由弯曲，外型尺寸较小，具有热响应时间小、结构简单，价廉、使用方便等特点，适用于分析仪器设备等工业测温。

□型号规格（单位mm）

注：分度号打“﹡”表示特殊规格订货。

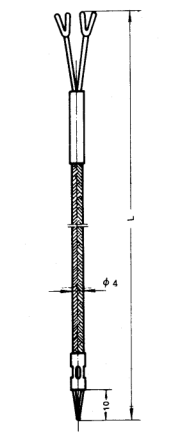

外型尺寸              单位：mm
